hal_gpio.h 文件参考

#include <stdint.h>
#include <stdbool.h>
#include "common_def.h"
#include "errcode.h"
#include "platform_core.h"
#include "gpio_porting.h"

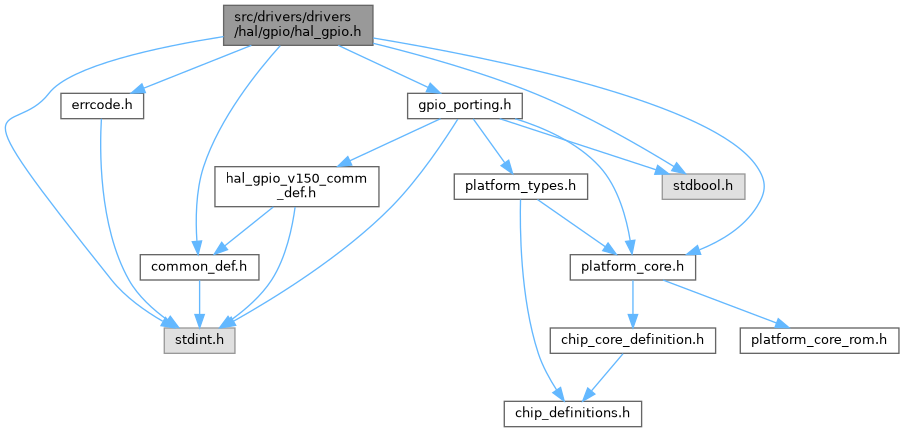

hal_gpio.h 的引用(Include)关系图:

此图展示该文件直接或间接的被哪些文件引用了:

浏览源代码.

结构体
struct	gpio_context_t
	GPIO模块配置信息。 更多...
struct	hal_gpio_context_t
	GPIO HAL层模块配置信息。 更多...

宏定义
#define	HAL_GPIO_MAX_CHANNEL   GPIO_CHANNELS_NUM
#define	HAL_GPIO_CHANNEL_OFFSET   32
#define	PIN_MAX_NUMBER   PIN_NONE
	GPIO最大PIN管脚数量。
#define	GPIO_INTERRUPT_RISING_EDGE   0x00000001
	GPIO中断类型。
#define	GPIO_INTERRUPT_FALLING_EDGE   0x00000002
#define	GPIO_INTERRUPT_LOW   0x00000004
#define	GPIO_INTERRUPT_HIGH   0x00000008
#define	GPIO_INTERRUPT_DEDGE   (GPIO_INTERRUPT_RISING_EDGE | GPIO_INTERRUPT_FALLING_EDGE)

类型定义
typedef enum gpio_direction	gpio_direction_t
	GPIO输入输出方向。
typedef enum gpio_level	gpio_level_t
	GPIO高低电平。
typedef enum gpio_intr_type	gpio_intr_type_t
	GPIO INTTYPE.
typedef enum gpio_polarity	gpio_polarity_t
	GPIO POLARITY.
typedef enum gpio_dedge	gpio_dedge_t
	GPIO双边沿使能或去使能。
typedef enum hal_gpio_ctrl_id	hal_gpio_ctrl_id_t
	GPIO控制ID定义。
typedef void(*	gpio_callback_t) (pin_t pin, uintptr_t param)
	GPIO回调的类型定义，它返回发起中断的PIN的编号。
typedef errcode_t(*	hal_gpio_ctrl_t) (pin_t pin, hal_gpio_ctrl_id_t id)
	HAL层GPIO控制接口。

枚举
enum	gpio_direction { GPIO_DIRECTION_INPUT , GPIO_DIRECTION_OUTPUT }
	GPIO输入输出方向。 更多...
enum	gpio_level { GPIO_LEVEL_LOW , GPIO_LEVEL_HIGH }
	GPIO高低电平。 更多...
enum	gpio_intr_type { GPIO_LVL_LEVEL_SENSITIVE , GPIO_LVL_EDGE_SENSITIVE }
	GPIO INTTYPE. 更多...
enum	gpio_polarity { GPIO_ACTIVE_LOW , GPIO_ACTIVE_HIGH }
	GPIO POLARITY. 更多...
enum	gpio_dedge { GPIO_DEDGE_DISABLED , GPIO_DEDGE_ENABLED }
	GPIO双边沿使能或去使能。 更多...
enum	hal_gpio_ctrl_id {   GPIO_CTRL_TOGGLE = 0 , GPIO_CTRL_ENABLE_INTERRUPT , GPIO_CTRL_DISABLE_INTERRUPT , GPIO_CTRL_CLEAR_INTERRUPT ,   GPIO_CTRL_SUSPEND , GPIO_CTRL_RESUME , GPIO_CTRL_MAX }
	GPIO控制ID定义。 更多...

函数
void	hal_gpio_init (void)
	HAL层GPIO的初始化接口。
void	hal_gpio_deinit (void)
	HAL层GPIO去初始化接口。
errcode_t	hal_gpio_setdir (pin_t pin, gpio_direction_t dir)
	HAL层GPIO设置输入输出方向接口。
gpio_direction_t	hal_gpio_getdir (pin_t pin)
	HAL层GPIO获取输入输出方向接口。
errcode_t	hal_gpio_ctrl (pin_t pin, hal_gpio_ctrl_id_t id)
	HAL层GPIO控制接口。
errcode_t	hal_gpio_output (pin_t pin, gpio_level_t level)
	HAL层GPIO的output接口 。
gpio_level_t	hal_gpio_get_outval (pin_t pin)
	HAL层获取GPIO的output值接口 。
gpio_level_t	hal_gpio_get_inval (pin_t pin)
	HAL层GPIO的input接口 。
errcode_t	hal_gpio_register (pin_t pin, uint32_t trigger, gpio_callback_t callback, bool need_callback)
	HAL层GPIO的注册中断接口。
errcode_t	hal_gpio_unregister (pin_t pin)
	HAL层GPIO的注册中断接口。
uintptr_t	hal_gpio_base_addrs_get (uint32_t i)
	获取指定Channel GPIO寄存器的基地址。
void	hal_gpio_regs_init (void)
	初始化GPIO，设置寄存器的基地址。
