hal_sio.h 文件参考

#include <stdint.h>
#include <stdbool.h>
#include "common_def.h"
#include "errcode.h"
#include "sio_porting.h"

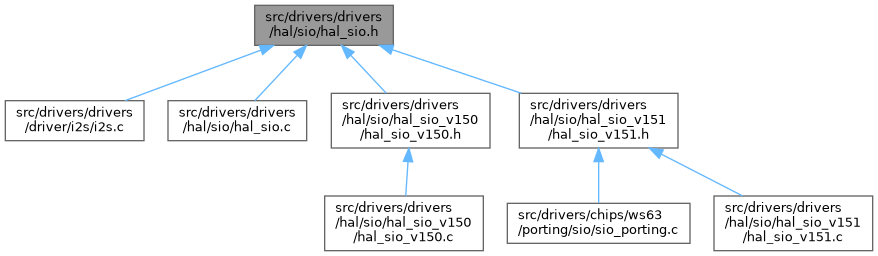

hal_sio.h 的引用(Include)关系图:

此图展示该文件直接或间接的被哪些文件引用了:

浏览源代码.

结构体
struct	hal_sio_tx_data
	SIO tx传输结构体。 更多...
struct	hal_sio_received_data
	SIO 接收数据。 更多...
struct	hal_sio_config
	SIO配置参数定义。 更多...
struct	hal_sio_funcs
	Driver层SIO和HAL层SIO的接口。 更多...

类型定义
typedef enum hal_sio_driver_mode	hal_sio_driver_mode_t
	SIO设备模式。
typedef enum hal_sio_mode	hal_sio_mode_t
	SIO 模式。
typedef enum hal_sio_interrupt	hal_sio_interrupt_t
	SIO 中断类型。
typedef enum hal_sio_iming_mode	hal_sio_timing_mode_t
	SIO时序模式。
typedef enum hal_sio_clk_edge	hal_sio_clk_edge_t
	SIO 时钟边沿。
typedef enum hal_sio_voice_channel	hal_sio_voice_channel_t
	SIO 声道。
typedef enum hal_sio_data_width	hal_sio_data_width_t
	SIO 数据位宽。
typedef enum hal_sio_channel_number	hal_sio_channel_number_t
	SIO 传输通道数。
typedef struct hal_sio_tx_data	hal_sio_tx_data_t
	SIO tx传输结构体。
typedef struct hal_sio_received_data	hal_sio_rx_data_t
	SIO 接收数据。
typedef struct hal_sio_config	hal_sio_config_t
	SIO配置参数定义。
typedef void(*	hal_sio_callback_t) (uint32_t *left_buff, uint32_t *right_buff, uint32_t length)
	HAL层SIO回调函数。
typedef errcode_t(*	hal_sio_init_t) (sio_bus_t bus)
	HAL层SIO的初始化接口。
typedef void(*	hal_sio_deinit_t) (sio_bus_t bus)
	HAL层SIO的去初始化接口。
typedef void(*	hal_sio_set_config_t) (sio_bus_t bus, const hal_sio_config_t *config)
	HAL层SIO配置接口。
typedef errcode_t(*	hal_sio_get_config_t) (sio_bus_t bus, hal_sio_config_t *config)
	HAL层SIO获取配置接口。
typedef void(*	hal_sio_rx_enable_t) (sio_bus_t bus, bool en)
	HAL层SIO rx使能接口。
typedef void(*	hal_sio_write_t) (sio_bus_t bus, hal_sio_tx_data_t *data, hal_sio_mode_t mode)
	HAL层SIO的写接口。
typedef void(*	hal_sio_get_data_t) (sio_bus_t bus, hal_sio_rx_data_t *data)
	HAL层SIO获取数据接口。
typedef void(*	hal_sio_register_t) (sio_bus_t bus, hal_sio_callback_t callback)
	HAL层SIO注册回调函数接口。
typedef void(*	hal_sio_unregister_t) (sio_bus_t bus)
	HAL层SIO去注册回调函数接口。
typedef void(*	hal_sio_loop_t) (sio_bus_t bus, bool en)
	HAL层SIO自测模式接口。
typedef void(*	hal_sio_loop_trans_t) (sio_bus_t bus, hal_sio_tx_data_t *data, hal_sio_mode_t mode)
	HAL层SIO自测接口。
typedef struct hal_sio_funcs	hal_sio_funcs_t
	Driver层SIO和HAL层SIO的接口。

枚举
enum	hal_sio_driver_mode { SLAVE , MASTER }
	SIO设备模式。 更多...
enum	hal_sio_mode { I2S_MODE = 0 , PCM_MODE , NONE_SIO_MODE }
	SIO 模式。 更多...
enum	hal_sio_interrupt {   RX_INTR = 0 , TX_INTR , RX_RIGHT_FIFO_OVER , RX_LEFT_FIFO_OVER ,   TX_RIGHT_FIFO_UNDER , TX_LEFT_FIFO_UNDER }
	SIO 中断类型。 更多...
enum	hal_sio_iming_mode { PCM_STD_MODE = 0 , PCM_UD_MODE , NONE_TIMING_MODE }
	SIO时序模式。 更多...
enum	hal_sio_transfer_mode_t { STD_MODE = 0 , MULTICHANNEL_MODE }
	SIO 传输路径模式。 更多...
enum	hal_sio_clk_edge { FALLING_EDGE = 0 , RISING_EDGE , NONE_EDGE }
	SIO 时钟边沿。 更多...
enum	hal_sio_voice_channel { SIO_LEFT = 0 , SIO_RIGHT , NONE_MODE }
	SIO 声道。 更多...
enum	hal_sio_data_width {   RESERVED , SIXTEEN_BIT , EIGHTEEN_BIT , TWENTY_BIT ,   TWENTY_FOUR_BIT , THIRTY_TWO_BIT }
	SIO 数据位宽。 更多...
enum	hal_sio_channel_number { TWO_CH , FOUR_CH , EIGHT_CH , SIXTEEN_CH }
	SIO 传输通道数。 更多...

函数
errcode_t	hal_sio_regs_init (sio_bus_t bus)
	初始化寄存器基地址列表。
void	hal_sio_regs_deinit (sio_bus_t bus)
	去初始化寄存器基地址列表。
errcode_t	hal_sio_register_funcs (sio_bus_t bus, hal_sio_funcs_t *funcs)
	注册 hal_sio_funcs_t 到 g_hal_sios_funcs。
errcode_t	hal_sio_unregister_funcs (sio_bus_t bus)
	从g_hal_sios_funcs注销 hal_sio_funcs_t 。
hal_sio_funcs_t *	hal_sio_get_funcs (sio_bus_t bus)
	获取Driver层sio和HAL层sio的接口实例。参考 hal_sio_funcs_t
