sfc_protect.h 文件参考

#include <stdbool.h>
#include <bits/alltypes.h>
#include "errcode.h"

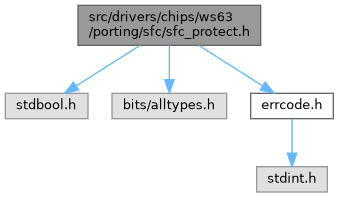

sfc_protect.h 的引用(Include)关系图:

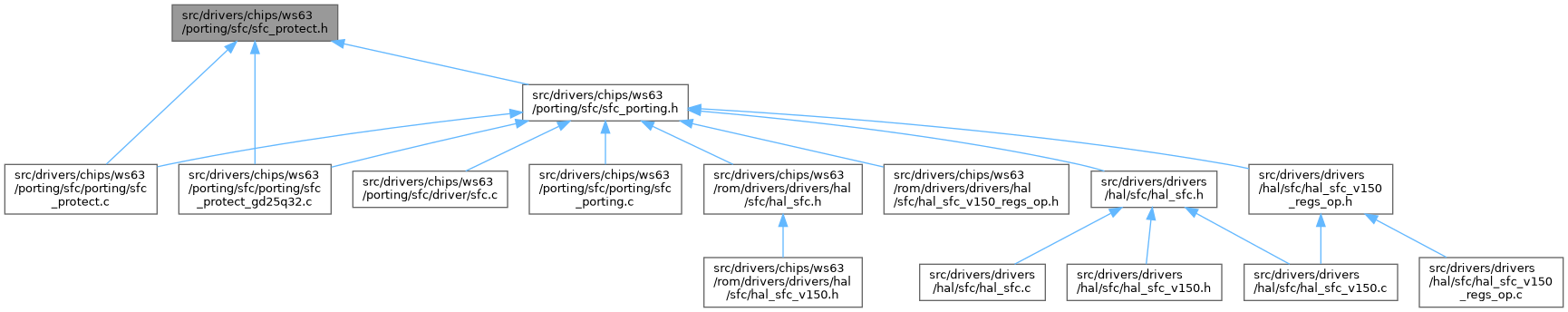

此图展示该文件直接或间接的被哪些文件引用了:

浏览源代码.

宏定义
#define	SPI_CMD_RDSR_1   0x05
#define	SPI_CMD_RDSR_2   0x35
#define	SPI_CMD_RDSR_3   0x15
#define	SPI_CMD_WRSR_1   0x01
#define	SPI_CMD_WRSR_2   0x31
#define	SPI_CMD_WRSR_3   0x11

函数
uint32_t	sfc_port_read_sr (uint32_t cmd)
	读取状态寄存器的值。
void	sfc_port_write_sr (bool is_volatile, uint8_t cmd, uint8_t data)
	写状态寄存器。
errcode_t	sfc_port_fix_sr (void)
	修复状态寄存器。
uint32_t	sfc_port_write_lock (uint32_t start_addr, uint32_t end_addr)
	SFC上锁，同时根据地址信息，放开对应区域的擦、写权限。
void	sfc_port_write_unlock (uint32_t lock_sts)
	SFC解锁。

宏定义说明

SPI_CMD_RDSR_1

#define SPI_CMD_RDSR_1   0x05

Copyright (c) HiSilicon (Shanghai) Technologies Co., Ltd. 2022-2022. All rights reserved.

Description: Provides sfc port template
History:
2022-11-30， Create file.

SPI_CMD_RDSR_2

#define SPI_CMD_RDSR_2   0x35

SPI_CMD_RDSR_3

#define SPI_CMD_RDSR_3   0x15

SPI_CMD_WRSR_1

#define SPI_CMD_WRSR_1   0x01

SPI_CMD_WRSR_2

#define SPI_CMD_WRSR_2   0x31

SPI_CMD_WRSR_3

#define SPI_CMD_WRSR_3   0x11

函数说明

sfc_port_fix_sr()

errcode_t sfc_port_fix_sr

(

void

)

修复状态寄存器。

返回值

ERRCODE_SUCC	成功。
Other	失败，参考 errcode_t 。

sfc_port_read_sr()

uint32_t sfc_port_read_sr

(

uint32_t

cmd

)

读取状态寄存器的值。

参数

[in]

cmd

命令字可以是：05H/35H/15H。 05H: 读 SR1 35H: 读 SR2 15H: 读 SR3

返回值

读取到的SR中的值。

参数

[in]

cmd

命令字可以是：05H/35H/15H。 05H: 读 SR1 35H: 读 SR2 15H: 读 SR3

返回值

读取到的SR中的值。

sfc_port_write_lock()

uint32_t sfc_port_write_lock	(	uint32_t	start_addr,
		uint32_t	end_addr
	)

SFC上锁，同时根据地址信息，放开对应区域的擦、写权限。

sfc_port_write_sr()

void sfc_port_write_sr	(	bool	is_volatile,
		uint8_t	cmd,
		uint8_t	data
	)

写状态寄存器。

参数

[in]	is_volatile	是否是易失性写入。 True: 易失性写入, 掉电后配置丢失。 False: 非易失性写入, 掉电后配置不丢失。
[in]	cmd	命令字可以是：01H/31H/11H。 01H: 写 SR1 31H: 写 SR2 11H: 写 SR3
[in]	data	待写入的SR寄存器的数据。
[in]	is_volatile	是否是易失性写入。 True: 易失性写入, 掉电后配置丢失。 False: 非易失性写入, 掉电后配置不丢失。
[in]	cmd	命令字可以是：01H/31H/11H。 01H: 写 SR1 31H: 写 SR2 11H: 写 SR3
[in]	data	待写入的SR寄存器的数据。

返回值

ERRCODE_SUCC	成功。
Other	失败，参考 errcode_t 。

sfc_port_write_unlock()

void sfc_port_write_unlock

(

uint32_t

lock_sts

)

SFC解锁。
