upg_ab.c 文件参考

#include <stddef.h>
#include <stdint.h>
#include "errcode.h"
#include "common_def.h"
#include "sfc.h"
#include "partition.h"
#include "upg.h"
#include "upg_debug.h"
#include "upg_verify.h"
#include "upg_porting.h"
#include "upg_ab.h"

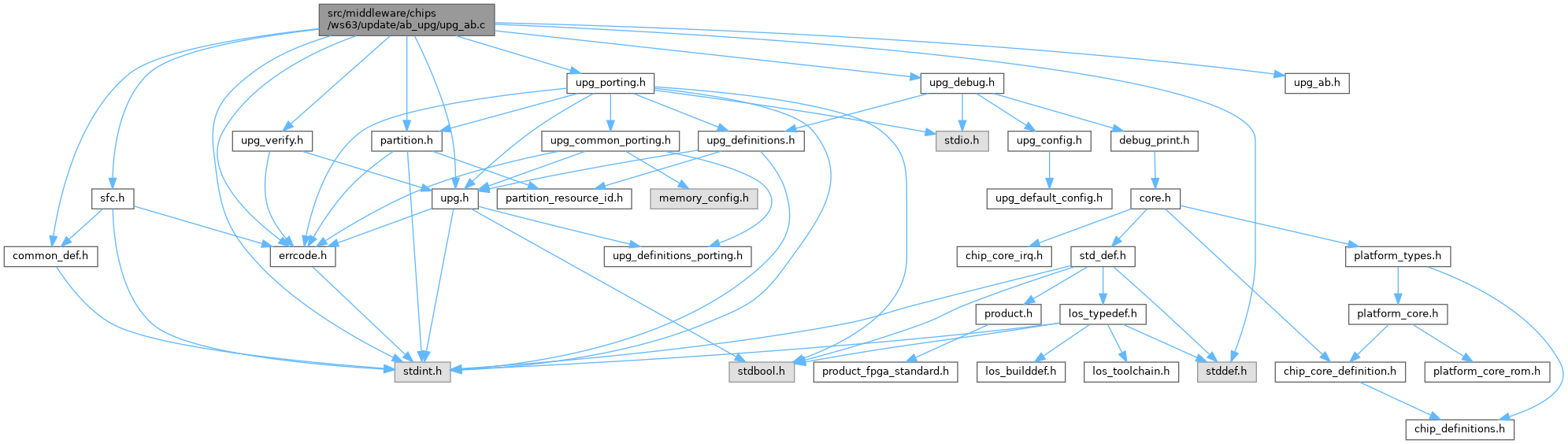

upg_ab.c 的引用(Include)关系图:

结构体
struct	upg_ab_config_t
struct	upg_ab_region_config_t

宏定义
#define	UPG_AB_REGION_CONFIG_SIZE   0x1000
#define	UPG_AB_DEFAULT_REGION   0
#define	UPG_AB_CONFIG_CHECK   0x70746C6C
#define	UPG_SET_AB_CFG_TRY_MAX   3
	设置ab面升级方式的配置参数。
#define	UPG_SIZE_4K_ALIGN   4095
	获取镜像分区的起始地址。
#define	UPG_SIZE_4K   (UPG_SIZE_4K_ALIGN + 1)
#define	IMAGE_KEY_AREA_LEN   0x100
#define	IMAGE_HEADER_LEN   0x300

函数
upg_region_index	upg_get_run_region (void)
	获取当前运行的镜像分区。
upg_region_index	upg_get_upg_region (void)
	获取待升级的镜像分区。
uint32_t	upg_get_region_addr (upg_region_index upg_region)
uint32_t	upg_get_region_size (upg_region_index upg_region)
	获取镜像分区的大小。
uint32_t	upg_ab_image_read (upg_region_index upg_region, uint32_t offset, uint8_t *buf, size_t len)
	读取镜像数据。
uint32_t	upg_ab_image_write (upg_region_index upg_region, uint32_t offset, uint8_t *buf, size_t len)
	写入镜像数据。
errcode_t	upg_set_run_region (upg_region_index upg_region)
	镜像版本切换
errcode_t	upg_region_erase (upg_region_index region)
	擦除待升级的镜像区
errcode_t	upg_region_verify (upg_region_index region)
	校验待升级的镜像区 当从B分区启动时，DMMU配置如下： 访问A的地址时，实际访问的是B； 访问B的地址时，实际访问的是A； 而从A分区启动时，没有配置DMMU。 所以，calc_hash函数传入的地址总是B分区的地址。 ┌─────────────┐ src start│ │dst start │ │ ┌───── │ Image A │ ◄─────┐ │ │ │ │ │ src end │ │ │ │ ├─────────────┤ │ │ dst start│ │src start │ │ │ │ │ └─────► │ Image B │ ─────┘ │ │ │ │src end └─────────────┘
errcode_t	upg_ab_start (upg_region_index upg_region)
	镜像升级开始，准备写入镜像

宏定义说明

IMAGE_HEADER_LEN

#define IMAGE_HEADER_LEN   0x300

IMAGE_KEY_AREA_LEN

#define IMAGE_KEY_AREA_LEN   0x100

UPG_AB_CONFIG_CHECK

#define UPG_AB_CONFIG_CHECK   0x70746C6C

UPG_AB_DEFAULT_REGION

#define UPG_AB_DEFAULT_REGION   0

UPG_AB_REGION_CONFIG_SIZE

#define UPG_AB_REGION_CONFIG_SIZE   0x1000

UPG_SET_AB_CFG_TRY_MAX

#define UPG_SET_AB_CFG_TRY_MAX   3

设置ab面升级方式的配置参数。

参数

upg_cfg

需要设置的配置参数

返回

返回相关错误码

UPG_SIZE_4K

#define UPG_SIZE_4K   (UPG_SIZE_4K_ALIGN + 1)

UPG_SIZE_4K_ALIGN

#define UPG_SIZE_4K_ALIGN   4095

获取镜像分区的起始地址。

参数

upg_region

需要获取的镜像分区

返回

成功返回分区地址，失败返回 0

函数说明

upg_ab_image_read()

uint32_t upg_ab_image_read	(	upg_region_index	upg_region,
		uint32_t	offset,
		uint8_t *	buf,
		size_t	len
	)

读取镜像数据。

参数

upg_region，镜像区域，UPG_REGION_XXX。
offset	偏移量。
buf	内存指针。
len	读取的长度。

返回

成功返回ERRCODE_SUCC，失败返回错误码。

upg_ab_image_write()

uint32_t upg_ab_image_write	(	upg_region_index	upg_region,
		uint32_t	offset,
		uint8_t *	buf,
		size_t	len
	)

写入镜像数据。

参数

upg_region，镜像区域，UPG_REGION_XXX。
offset	偏移量。
buf	待写入数据的内存指针。
len	写入的长度。

返回

成功返回ERRCODE_SUCC，失败返回错误码。

upg_ab_start()

errcode_t upg_ab_start

(

upg_region_index

upg_region

)

镜像升级开始，准备写入镜像

参数

upg_region

镜像区域，UPG_REGION_A/UPG_REGION_B

返回

成功返回ERRCODE_SUCC，失败返回错误码。

upg_get_region_addr()

uint32_t upg_get_region_addr

(

upg_region_index

upg_region

)

upg_get_region_size()

uint32_t upg_get_region_size

(

upg_region_index

upg_region

)

获取镜像分区的大小。

参数

upg_region

需要获取的镜像分区

返回

成功返回分区大小，失败返回 0

upg_get_run_region()

upg_region_index upg_get_run_region

(

void

)

获取当前运行的镜像分区。

返回

成功返回分区序号，失败 默认从A区启动。

upg_get_upg_region()

upg_region_index upg_get_upg_region

(

void

)

获取待升级的镜像分区。

返回

返回分区序号。

upg_region_erase()

errcode_t upg_region_erase

(

upg_region_index

region

)

擦除待升级的镜像区

参数

region

待擦除的镜像区域，UPG_REGION_A/UPG_REGION_B。

返回

成功返回ERRCODE_SUCC，失败返回错误码。

upg_region_verify()

errcode_t upg_region_verify

(

upg_region_index

region

)

校验待升级的镜像区 当从B分区启动时，DMMU配置如下： 访问A的地址时，实际访问的是B； 访问B的地址时，实际访问的是A； 而从A分区启动时，没有配置DMMU。 所以，calc_hash函数传入的地址总是B分区的地址。 ┌─────────────┐ src start│ │dst start │ │ ┌───── │ Image A │ ◄─────┐ │ │ │ │ │ src end │ │ │ │ ├─────────────┤ │ │ dst start│ │src start │ │ │ │ │ └─────► │ Image B │ ─────┘ │ │ │ │src end └─────────────┘

参数

region

待校验的镜像区域，UPG_REGION_A/UPG_REGION_B。

返回

成功返回ERRCODE_SUCC，失败返回错误码。

upg_set_run_region()

errcode_t upg_set_run_region

(

upg_region_index

upg_region

)

镜像版本切换

参数

upg_region

镜像区域，UPG_REGION_A/UPG_REGION_B。下一次启动的版本区域是upg_region。

返回

成功返回ERRCODE_SUCC，失败返回错误码。
