#include <stdint.h>

hal_i2c_v150_regs_def.h 的引用(Include)关系图:

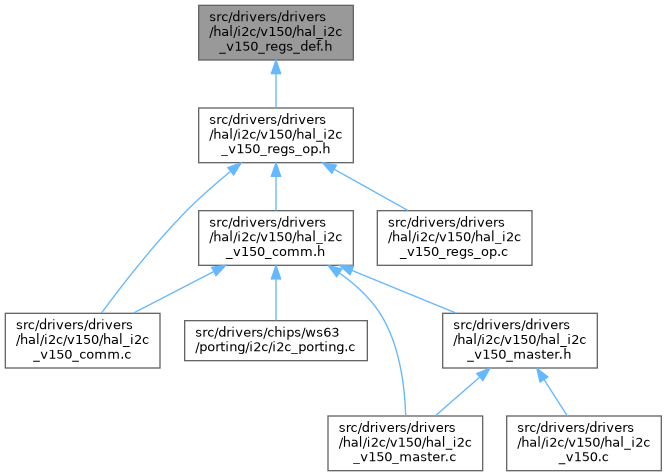

此图展示该文件直接或间接的被哪些文件引用了:

结构体
union	i2c_ctrl_data
	I2C_CTRL 寄存器联合体定义, 通过d32成员读取寄存器值, 通过b成员设置比特位。 I2C控制寄存器, 用于配置I2C使能和中断屏蔽。更多...

union	i2c_com_data
	I2C_COM 寄存器联合体定义, 通过d32成员读取寄存器值, 通过b成员设置比特位。 I2C模块的命令寄存器, 用于配置I2C模块工作时命令。在系统初始化时配置或配置前, 需要清除对应中断标志, I2C_COM bit[3:0]在操作结束后将自动清0。更多...

union	i2c_icr_data
	I2C_ICR 寄存器联合体定义, 通过d32成员读取寄存器值, 通过b成员设置比特位。 I2C模块的中断清除寄存器。新中断到来时, I2C模块会自动将I2C_ICR相应位清0。更多...

union	i2c_sr_data
	I2C_SR 寄存器联合体定义, 通过d32成员读取寄存器值, 通过b成员设置比特位。 I2C模块状态寄存器, 用于读取I2C模块工作状态。 I2C_SR bit[1]表示I2C总线仲裁失败, 当I2C_SR bit[1]有效时, 当前操作失败, 在清I2C_SR bit[1]之前, 需要清除其他中断标志, 然后清除I2C_COM或向I2C_COM写入新的操作命令, 最后清除I2C_SR bit[1]。更多...

union	i2c_scl_h_data
	I2C_SCL_H 寄存器联合体定义, 通过d32成员读取寄存器值, 通过b成员设置比特位。 I2C总线SCL信号高电平周期数寄存器, 用于配置I2C模块工作时SCL高电平周期数。在系统初始化时配置或配置前使I2C_CTRL bit[7]=0。更多...

union	i2c_scl_l_data
	I2C_SCL_L 寄存器联合体定义, 通过d32成员读取寄存器值, 通过b成员设置比特位。 I2C总线SCL信号低电平周期数寄存器, 用于配置I2C模块工作时SCL低电平周期数。在系统初始化时配置或配置前使I2C_CTRL bit[7]=0。更多...

union	i2c_txr_data
	I2C_TXR 寄存器联合体定义, 通过d32成员读取寄存器值, 通过b成员设置比特位。 I2C发送数据寄存器, 用于配置I2C模块工作时发送数据。不使用FIFO模式下, 发送结束后, I2C模块不会修改I2C_TXR内容。使用FIFO模式下, 写入的数据会自动载入到发送FIFO中保存直到该数据发送结束。更多...

union	i2c_rxr_data
	I2C_RXR 寄存器联合体定义, 通过d32成员读取寄存器值, 通过b成员设置比特位。 I2C接收数据寄存器, 用于主机接收从机数据。不使用FIFO模式下, I2C_RXR数据在I2C_SR bit[3]=1时, 数据有效, 同时数据将保持到下一个读操作前。使用FIFO模式下, 读取I2C_RXR会直接从接收FIFO中取数据。更多...

union	i2c_fifostatus_data
	I2C_FIFOSTATUS 寄存器联合体定义, 通过d32成员读取寄存器值, 通过b成员设置比特位。 FIFO状态寄存器。更多...

union	i2c_txcount_data
	I2C_TXCOUNT 寄存器联合体定义, 通过d32成员读取寄存器值, 通过b成员设置比特位。发送FIFO数据个数寄存器。更多...

union	i2c_rxcount_data
	I2C_RXCOUNT 寄存器联合体定义, 通过d32成员读取寄存器值, 通过b成员设置比特位。接收FIFO数据个数寄存器。更多...

union	i2c_rxtide_data
	I2C_RXTIDE 寄存器联合体定义, 通过d32成员读取寄存器值, 通过b成员设置比特位。接收FIFO的溢出阈值寄存器。更多...

union	i2c_txtide_data
	I2C_TXTIDE 寄存器联合体定义, 通过d32成员读取寄存器值, 通过b成员设置比特位。接收FIFO的溢出阈值寄存器。 TXFIFO中的字符只有在成功发送后才会被移除。更多...

union	i2c_ftrper_data
	I2C_FTRPER 寄存器联合体定义, 通过d32成员读取寄存器值, 通过b成员设置比特位。毛刺过滤寄存器。 scl为高时，判断sda电平持续时间，单位为ic_clk的时钟个数，持续时间大于该值才认为该电平为接收值。更多...

struct	i2c_regs
	I2C相关寄存器。更多...

宏定义
#define	I2C_CTRL_DEFAULT_VAL 0x0

#define	I2C_COM_DEFAULT_VAL 0x0

#define	I2C_ICR_DEFAULT_VAL 0x0

#define	I2C_SR_DEFAULT_VAL 0x0

#define	I2C_SCL_H_DEFAULT_VAL 0x0

#define	I2C_SCL_L_DEFAULT_VAL 0x0

#define	I2C_TXR_DEFAULT_VAL 0x0

#define	I2C_RXR_DEFAULT_VAL 0x0

#define	I2C_FIFOSTATUS_DEFAULT_VAL 0x0

#define	I2C_TXCOUNT_DEFAULT_VAL 0x0

#define	I2C_RXCOUNT_DEFAULT_VAL 0x0

#define	I2C_RXTIDE_DEFAULT_VAL 0x1

#define	I2C_TXTIDE_DEFAULT_VAL 0x1

#define	I2C_FTRPER_DEFAULT_VAL 0xF

类型定义
typedef union i2c_ctrl_data	i2c_ctrl_data_t
	I2C_CTRL 寄存器联合体定义, 通过d32成员读取寄存器值, 通过b成员设置比特位。 I2C控制寄存器, 用于配置I2C使能和中断屏蔽。

typedef union i2c_com_data	i2c_com_data_t
	I2C_COM 寄存器联合体定义, 通过d32成员读取寄存器值, 通过b成员设置比特位。 I2C模块的命令寄存器, 用于配置I2C模块工作时命令。在系统初始化时配置或配置前, 需要清除对应中断标志, I2C_COM bit[3:0]在操作结束后将自动清0。

typedef union i2c_icr_data	i2c_icr_data_t
	I2C_ICR 寄存器联合体定义, 通过d32成员读取寄存器值, 通过b成员设置比特位。 I2C模块的中断清除寄存器。新中断到来时, I2C模块会自动将I2C_ICR相应位清0。

typedef union i2c_sr_data	i2c_sr_data_t
	I2C_SR 寄存器联合体定义, 通过d32成员读取寄存器值, 通过b成员设置比特位。 I2C模块状态寄存器, 用于读取I2C模块工作状态。 I2C_SR bit[1]表示I2C总线仲裁失败, 当I2C_SR bit[1]有效时, 当前操作失败, 在清I2C_SR bit[1]之前, 需要清除其他中断标志, 然后清除I2C_COM或向I2C_COM写入新的操作命令, 最后清除I2C_SR bit[1]。

typedef union i2c_scl_h_data	i2c_scl_h_data_t
	I2C_SCL_H 寄存器联合体定义, 通过d32成员读取寄存器值, 通过b成员设置比特位。 I2C总线SCL信号高电平周期数寄存器, 用于配置I2C模块工作时SCL高电平周期数。在系统初始化时配置或配置前使I2C_CTRL bit[7]=0。

typedef union i2c_scl_l_data	i2c_scl_l_data_t
	I2C_SCL_L 寄存器联合体定义, 通过d32成员读取寄存器值, 通过b成员设置比特位。 I2C总线SCL信号低电平周期数寄存器, 用于配置I2C模块工作时SCL低电平周期数。在系统初始化时配置或配置前使I2C_CTRL bit[7]=0。

typedef union i2c_txr_data	i2c_txr_data_t
	I2C_TXR 寄存器联合体定义, 通过d32成员读取寄存器值, 通过b成员设置比特位。 I2C发送数据寄存器, 用于配置I2C模块工作时发送数据。不使用FIFO模式下, 发送结束后, I2C模块不会修改I2C_TXR内容。使用FIFO模式下, 写入的数据会自动载入到发送FIFO中保存直到该数据发送结束。

typedef union i2c_rxr_data	i2c_rxr_data_t
	I2C_RXR 寄存器联合体定义, 通过d32成员读取寄存器值, 通过b成员设置比特位。 I2C接收数据寄存器, 用于主机接收从机数据。不使用FIFO模式下, I2C_RXR数据在I2C_SR bit[3]=1时, 数据有效, 同时数据将保持到下一个读操作前。使用FIFO模式下, 读取I2C_RXR会直接从接收FIFO中取数据。

typedef union i2c_fifostatus_data	i2c_fifostatus_data_t
	I2C_FIFOSTATUS 寄存器联合体定义, 通过d32成员读取寄存器值, 通过b成员设置比特位。 FIFO状态寄存器。

typedef union i2c_txcount_data	i2c_txcount_data_t
	I2C_TXCOUNT 寄存器联合体定义, 通过d32成员读取寄存器值, 通过b成员设置比特位。发送FIFO数据个数寄存器。

typedef union i2c_rxcount_data	i2c_rxcount_data_t
	I2C_RXCOUNT 寄存器联合体定义, 通过d32成员读取寄存器值, 通过b成员设置比特位。接收FIFO数据个数寄存器。

typedef union i2c_rxtide_data	i2c_rxtide_data_t
	I2C_RXTIDE 寄存器联合体定义, 通过d32成员读取寄存器值, 通过b成员设置比特位。接收FIFO的溢出阈值寄存器。

typedef union i2c_txtide_data	i2c_txtide_data_t
	I2C_TXTIDE 寄存器联合体定义, 通过d32成员读取寄存器值, 通过b成员设置比特位。接收FIFO的溢出阈值寄存器。 TXFIFO中的字符只有在成功发送后才会被移除。

typedef union i2c_ftrper_data	i2c_ftrper_data_t
	I2C_FTRPER 寄存器联合体定义, 通过d32成员读取寄存器值, 通过b成员设置比特位。毛刺过滤寄存器。 scl为高时，判断sda电平持续时间，单位为ic_clk的时钟个数，持续时间大于该值才认为该电平为接收值。

typedef struct i2c_regs	i2c_regs_t
	I2C相关寄存器。
